Въведение
Сферичните кранове играят критична роля в индустриалните тръбопроводни системи, осигурявайки надежден контрол върху потока на флуида. Те се използват широко в сектори като нефт и газ, химическа обработка, пречистване на вода и ОВК системи. Разбирането на типовете, критериите за избор, инсталирането и поддръжката на сферичните кранове е от съществено значение за осигуряване на ефективност и дълъг живот на системата. Това ръководство има за цел да предложи изчерпателен преглед на сферичните кранове, помагайки на инженерите, техниците и специалистите по доставки да вземат информирани решения.
Разбиране на сферичните кранове
•Определение и принцип на работа
Сферичният кран е четвърт{0}}оборотен вентил, който използва сферична топка за контролиране на потока на флуида. Когато отворът на топката се изравни с тръбопровода, течността тече свободно; при завъртане на 90 градуса потокът спира. В сравнение със шибърните и дроселните клапи, сферичните кранове предлагат по-бърза работа, плътно уплътнение и минимален спад на налягането.
• Основни видове сферични кранове
Пълен отвор срещу намален отвор: Вентилите с пълен отвор позволяват непрекъснат поток, докато клапаните с намален отвор създават незначителни ограничения на потока.
Вентили от една-, от две- и от три- части: Броят на компонентите влияе върху поддръжката, цената и гъвкавостта на монтажа.

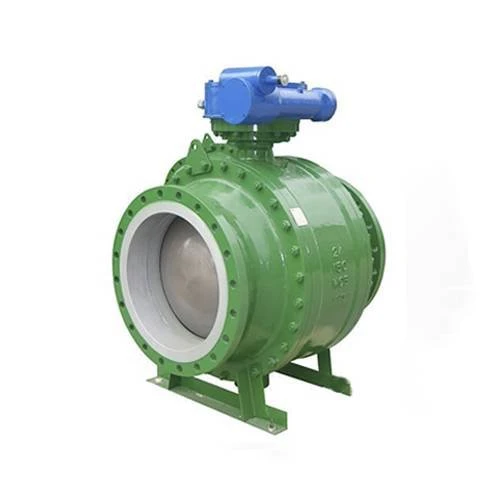

Плаващ срещу-монтиран на цапфа: Плаващите сферични кранове разчитат на притискането на топката към седалката, подходящи за по-малки размери, докато монтираните на цапфа-клапани са идеални за приложения с по-големи диаметри и високо{3}}налягане.
•Ключови компоненти
Тяло: Поддържа клапана и издържа на натиск.
Топка: Сферичният елемент, контролиращ потока.
Седалки и уплътнения: Осигурете -непропусклива работа.
Актуатор или дръжка: Позволява ръчна или автоматизирана работа.
Изборът на материал (неръждаема стомана, месинг, въглеродна стомана или пластмаса) зависи от вида на течността, налягането и температурата.
Избор на десния сферичен кран
• Съображения за типа течност
Изборът на сферичен кран зависи от средата, която контролира. Вода, нефт, газ или корозивни химикали изискват различни материали и уплътнения, за да предотвратят изтичане и да осигурят издръжливост.
• Номинални стойности за налягане и температура
Вентилите се оценяват по клас (напр. клас 150, 300, 600). Системите с високо-налягане или висока-температура се нуждаят от клапани със здрави материали и дизайн, които предотвратяват деформация или изтичане.
• Метод на работа
Сферичните кранове могат да бъдат ръчни, пневматични или електрически. Автоматизираните системи често използват задвижващи механизми за дистанционно управление на потока, намалявайки ръчната намеса и подобрявайки ефективността на процеса.
•Размер и тип връзка
Изборът на правилния размер на вентила гарантира адекватен дебит и минимална загуба на налягане. Методите на свързване включват резбовани, фланцови или заварени, всеки подходящ за специфични приложения и изисквания за поддръжка.
Съвети за инсталиране и поддръжка
• Указания за инсталиране
Правилната инсталация е от решаващо значение. Уверете се, че посоката на потока съответства на дизайна на клапана, избягвайте прекомерно напрежение или несъосност и следвайте спецификациите на производителя за въртящ момент за оптимално уплътняване.
• Ежедневни оперативни практики
Сферичните кранове трябва да работят в границите на проектирания въртящ момент. Избягвайте бързо или силно завъртане, особено в-системи с високо налягане. Поддържайте тръбопровода чист, за да предотвратите повреда на леглата на клапаните от отломки.
•Поддръжка и отстраняване на неизправности
Редовната поддръжка удължава експлоатационния живот. Проверете уплътненията, смажете движещите се части и проверете за износване или корозия. Често срещаните проблеми включват изтичане, залепване на клапана или неизправност на задвижващия механизъм, всички от които могат да бъдат решени с рутинни проверки и подмяна на части.
Приложения на сферичните кранове
•Индустриални приложения
Сферичните кранове са от съществено значение в химическата, нефтохимическата, фармацевтичната и хранително-вкусовата промишленост. Те се справят ефективно с високо-налягане, висока-температура и корозивни течности.
•Сградни и комунални системи
Използвани във водоснабдяването, ОВК системите и противопожарната защита, сферичните кранове осигуряват надежден контрол на потока и минимална поддръжка в общинската инфраструктура.
• Специализирани приложения
Някои сферични кранове са проектирани за вакуумни системи, криогенни течности или автоматизирани производствени линии, демонстрирайки своята гъвкавост в различни индустрии.
Съвети за избор на най-добрия сферичен кран
Оценявайте марката и гаранцията за качество, тъй като надеждните производители гарантират дълготрайност.
Помислете за продължителността на живота, изискванията за поддръжка и наличността на замяна.
Балансирайте разходите и производителността, за да избегнете прекомерното{0}}инженерство, като същевременно гарантирате надеждност.
Потвърдете съвместимостта на материала с типа течност, налягането и температурните условия.
Заключение
Сферичните кранове са незаменими компоненти в промишлени и търговски флуидни системи. Избирането на правилния тип, правилното инсталиране и редовната им поддръжка гарантира ефективност и дълъг живот на системата. Като разбират принципите, типовете и приложенията на сферичните кранове, инженерите и професионалистите по доставки могат да вземат информирани решения, които оптимизират производителността, намаляват времето на престой и по-ниски оперативни разходи.
